UML (Unified Modeling Language) Anwendungsfalldiagramm

🎯 Lernziele
Nach dieser Einheit sind Sie in der Lage dazu
- Anwendungsfälle mittels UML-Anwendungsfalldiagramm
- und Use Case Template zu beschreiben
🧠 Anwendungsfall / Use Case
- Ebenfalls textuelle Beschreibung aus Perspektive einer Rolle
- Use Case Beschreibungen geben mehr Kontext zur Interaktion und stellen im Gegensatz zur User Story einen ganzen Ablauf dar, der zur erfolgreichen Anwendung des Produktes gehört
- Standardisierten Darstellung nach Alistair Cockburn (nächste Seiten)

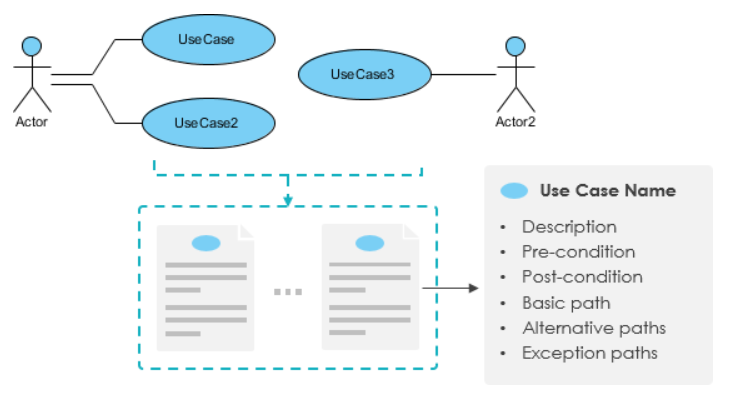

🧠 UML (Unified Modeling Language) Anwendungsfalldiagramm
- UML ist eine Modellierungssprache zur Spezifikation, Konstruktion, Dokumentation und Visualisierung von Software-Teilen durch verschiedene Werkzeuge
- Anwendungsfalldiagramm stellt das erwartete Verhalten eines Systems dar (Wer kann was mit dem System machen?)
- Akteure z.B. Kund:innen oder Administrator:innen aber auch ein anderes System
- Anwendungsfälle als Ellipsen. Beschreibung z. B. in einem Kommentar oder als Tabelle
- Assoziationen zwischen Akteuren und Anwendungsfällen (Linien)
- Systemgrenzen werden durch Rechtecke gekennzeichnet.
Beispiel
- Benutzer:in ist an vier Anwendungsfällen interessiert, die ihrerseits in Beziehung stehen.
- Musik-CD erstellen besteht aus zwei anderen Anwendungsfällen
<includes>und kann optional durch einem dritten erweitert werden<extends>
🧠 Unterschied <include> und <extends>
<include>Teilaspekt eines Anwendungsfall, der immer umgesetzt werden muss, um den übergeordnetem Anwendungsfall zu erfüllen-
<extends>optionale Erweiterung eines Anwendungsfalls -
(Quizfrage auf Sakai beantworten) <-extends- (Antwort mit ChatGTP finden) (Quizfrage auf Sakai beantworten) -includes-> (Auf Sakai anmelden)
Fallstudie Leistungsdiagnostik

- Leistungstest zu Diagnose
- Erbrachte Leistung z.B. getretene Watt
- Physiologische Daten z.B. EKG, Herzrate, Hautleitwert, Luftsauerstoff
- Perspektiven: Beteiligte Personen
- Diganostiker:in
- Versuchsperson
- Beschränkungen
- im Beispiel gesamte Steuerung des Ergometers vernachlässigt
🤓 Anwendungsfall Leistungsdiagnostik
| Erklärung | Beispiel | |
|---|---|---|
| Name und Identifikationsnummer | Anwendungsfälle haben einen Namen und werden nach Sachgruppen geordnet durchnummeriert | UC 2.01. - Leistungsdiagnostik Stufentest |
| Beschreibung | Hier erfolgt eine kurze Beschreibung, was im Anwendungsfall passiert. | Es werden verschiedene Leistungslevel stufenweise mit fester Zeitvorgabe durchlaufen. Einhaltung der Leistung und Vitalparameter wird überwacht. |
| Erklärung | Beispiel | |
|---|---|---|
| Beteiligte Akteure | Akteure sind beteiligte Personen oder Systeme außerhalb des beschriebenen Systems. | Diagnostiker:in, Proband:in |
| Status | Der Status sagt aus, wie weit die Arbeit an dem Anwendungsfall gediehen ist | In Arbeit |
| Verwendete Anwendungsfälle | Wenn der Anwendungsfall auf andere Anwendungsfälle zurückgreift, werden diese Fälle hier aufgezählt. | UC 1.03 (Alarm bei zu hoher Herzfrequenz), UC 1.04 (Alarm bei Leistungsabweichung), UC 1.05 (Laktatmessung eingeben) |
🤓 Anwendungsfall Leistungsdiagnostik
| Erklärung | Beispiel | |
|---|---|---|
| Auslöser | Der fachliche Grund bzw. die Gründe dafür, dass dieser Anwendungsfall ausgeführt wird. | Durchführung einer standardisierten Leistungsdiagnose |
| Vorbedingungen | Alle Bedingungen, die erfüllt sein müssen, damit dieser Anwendungsfall ausgeführt werden kann. | UC 1.01 (Probandin anlegen), UC 1.02 (Leistungstest anlegen) |
🤓 Anwendungsfall Leistungsdiagnostik
| Erklärung | Beispiel | |
|---|---|---|
| Invarianten | Alle Bedingungen, die innerhalb und durch den Anwendungsfall nicht verändert werden dürfen, also auch in einem Misserfolgs- oder Fehlerszenario immer noch gewährleistet werden müssen. | Aufzeichnung der bis zum Abbruch erhobenen Daten. |
| Nachbedingung/Ergebnis | Der Zustand, der nach einem erfolgreichen Durchlauf des Anwendungsfalls erwartet wird. | Ergometer wird in Ruhemodus versetzt (UC 2.01) |
| Erklärung | Beispiel | |
|---|---|---|
| Standardablauf | Hier wird das typische Szenario dargestellt, das leicht zu verstehen oder der am häufigsten vorkommende Fall ist. | Alle Leistungsstufen werden nacheinander durchlaufen. Überprüfung, ob Leistungswerte eingehalten. Daten werden gespeichert. |
| Alternative Ablaufschritte | Dies sind Szenarien, die sich außerhalb des Standardablaufs auch bei der (versuchten) Zielerreichung des Anwendungsfalls ereignen können. | Widerstandswerte werden verletzt. Neustart und Abbruch werden angeboten. |
🤓 Anwendungsfall Leistungsdiagnostik
| Erklärung | Beispiel | |
|---|---|---|
| Hinweise | Kurze Erklärungen zum besseren Verständnis, Hinweise zu Nebeneffekten, Mengengerüsten soweit erforderlich und alles andere, das nicht weiter oben dargestellt werden kann. | Hardware- Auswahl für EKG-Daten ist aktuell noch zu klären |
| Änderungsgeschichte | Versionierung, Name des Autors, Datum | 0.01; 10.01.2022.; Julian Huber |
Beschreibung der Funktionalen Anforderungen mittels User Stories:
Es soll eine Software entwickelt werden, die einen standardisierten Leistungstest (z.B. Stufentest) mittels Ergometer ermöglicht.
- Als Diagnostiker:in möchte ich Name und Geburtsdatum eingeben, um neue Patient:innen anzulegen
- Als Diagnostiker:in möchte ich zwischen zwei verschiedenen Tests auswählen um verschiedenen Programme zu starten
- Konstante Leistung in Watt und Dauer (Manuelle Eingabe beider Werte)
- Standardisierter Stufentest, bei dem die Leistung nach einer festen Zeit erhöht wird
- Als Diagnostiker:in möchte ich die automatisch erfassten Werte (Herzfrequenz, Leistung, Kadenz) angezeigt bekommen,
um Auffälligkeiten zu erkennen
- Als Diagnostiker:in möchte ich (optional) gemessene Laktatwerte zu beliebigen Zeitpunkten eintragen, um diese mit dem Test zu verknüpfen
- Als Diagnostiker:in möchte ich bei Überschreiten eines Maximalpulses oder Abweichen von der vorgegeben Leistung eine Warnung angezeigt bekommen,
um den Test abbrechen zu können
- Als Diagnostiker:in möchte ich den Durchlauf abbrechen (optional)
- Als Proband:in möchte ich eine Auswahl treffen, um die wahrgenommene Anstrengung an Ende des Tests mittels BORG-Skala zu bewerten

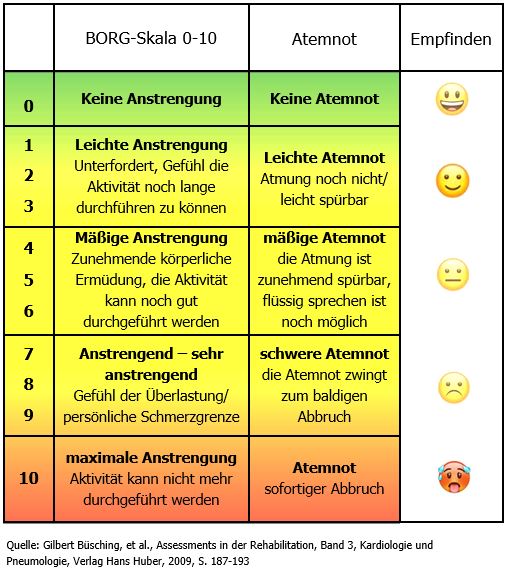

Borg Skala

✍️ Aufgabe 1: Use-Case Diagramm
-
zeichnen Sie eine Use-Case Diagramm, welches die folgenden Anwendungsfälle abbildet:
- UC 1.00 - Leistungsdiagnostik
- UC 1.01 (Probandin anlegen),
- UC 1.02 (Leistungstest anlegen),
- UC 1.03 (Alarm bei zu hoher Herzfrequenz),
- UC 1.04 (Alarm bei Leistungsabweichung),
- UC 1.05 (Laktatmessung eingeben)
- UC 1.06 (Anstrengungsbewertung mittels BORG-Skala durch Proband:in)
- UC 1.07 (Abbruch des Leistungstests)
- UC 1.00 - Leistungsdiagnostik
-
Nutzen Sie dabei die
includesundextendsSyntax - diagrams.net

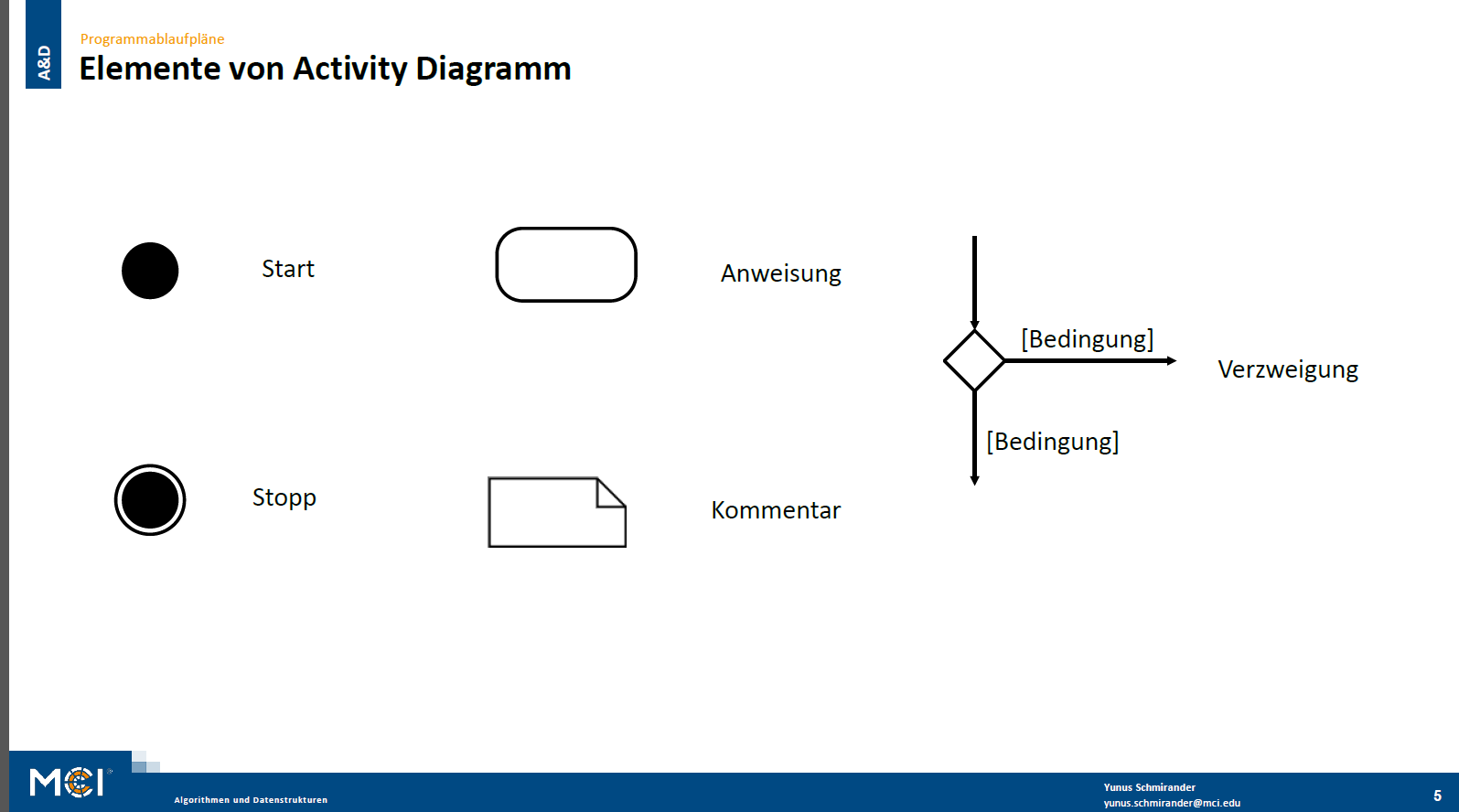

✍️ Aufgabe 2: Aktivitätsdiagramm oder Flow Chart
- Fertigen Sie ein Aktivitätsdiagramm des UC 1.00 - Leistungsdiagnostik an. Hierbei sollen UC 1.01, UC 1.02, UC 1.05, UC 1.06, und UC 1.07 abgedeckt werden
- Der Start kann durch eine Box
Neuer Patientgekennzeichnet werden - Das Die möglichen Endzustände können durch die beiden Boxen
Test abgeschlossenundTest abgebrochenbeschrieben werden - mermaid.live

✔️ Lösungen
graph TD
A[Neuer Patient] --> B(Patient anlegen)
B(Patient anlegen) --> C(Leistungstest anlegen)
C(Leistungstest anlegen) --> D(Leistungstest startet)
D(Leistungstest startet) --> E{Leistungstest überwachen}
E{Leistungstest überwachen} --> F(Laktatwert eingeben)
F(Laktatwert eingeben) --> E{Leistungstest überwachen}
E{Leistungstest überwachen} -->|Zeit abgelaufen| G[Aufzeichnung abgeschlossen]
E{Leistungstest überwachen} -->|Test abbrechen| H[Test abgebrochen]
G[Aufzeichnung abgeschlossen] --> I(Intensität eingeben)
I(Intensität eingeben) --> K[Test abgeschlossen]
🏆 Sakai-Aufgabe 2: Beschreibung im Use Case Template
- Folgende Aufgabe können Sie zu zweit bearbeiten, laden Sie jedoch dennoch beide das Ergebnis (Link zum Repository) in Sakai hoch
- beschreiben Sie einen der Anwendungsfälle UC 1.01 - UC 1.07 mithilfe des Use Case Templates
- Sie müssen hierfür keine Tabelle anlegen, sondern können die einzelnen Abschnitte in einem Text mit Überschriften zusammenfassen
- Legen Sie sich dazu einen github-Account an, wenn sie sich als Studierende registrieren, können Sie später auch GitHub Copilot nutzen
- Eine Personen erstellt dann ein neues Repository und lassen Sie dieses
publicund setzen Sie ein Häkchen beiAdd a README file - fügen das andere Gruppenmitglied unter Settings, Collaborators: https://github.com/
/ /settings/access) hinzu
- Editieren Sie die
README.mdund fügen Sie die Beschreibung ein - Die Datei ist eine Markdown-Datei, die Sie mit dieser Anleitung formatieren können
- Gehen Sie auf
ProjectsundLink a projecterstellen Sie ein neues Team Planning Projekt - Legen Sie drei User Stories für den Use Case als Karte auf dem Kanban-Board an und weisen Sie diesen einer Person zu
- Legen Sie auch eine Text-Datei
leistungstest.pyan und kopieren Sie den Code aus der letzten Aufgabe hinein - Als Abgabe reichen Sie den Link zu Ihrem Repository ein
- Wenn Sie sich bei github als Studierende registrieren, können Sie später z.B. auch GitHub Copilot nutzen
🤓 Appendix

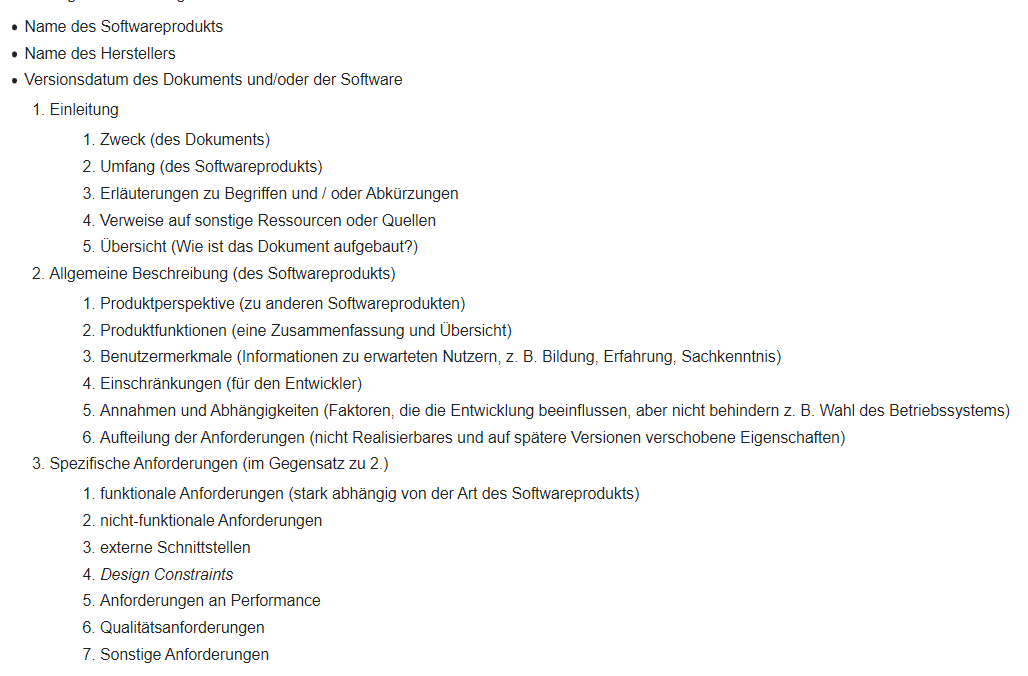

🤓 Aufbau Lastenheft
- DIN-Vorschrift 69905 (Begriffe der Projektabwicklung).
- IEEE-Standard Software Requirements Specification

🤓 Aufbau Pflichtenheft
- DIN 69901-5: "vom Auftragnehmer erarbeiteten
Realisierungsvorgaben aufgrund der Umsetzung des
vom Auftraggeber vorgegebenen Lastenhefts"
- Ein- und Ausschlussprinzip
- Abnahmekriterien
- Entwurf:
- Technische Umsetzung
- Softwarearchitektur
🤓 Discussion Summary
- Anstelle eines Lasten und Pflichtenhefts
- Gemeinsames Dokument von Auftragnehmer und -geber:in
- Vorgehen macht vor allem auch dann Sinn, wenn es keine Auftraggeber:in gibt (eigene Projekte)
Discussion Summary outline
1. Project background
a) Purpose of project # Zielbeschreibung
b) Scope of project # Abgrenzung und Zielerreichungskriterien
c) Other background information # Bestehende System, Vorgeschichte, etc.
2. Perspectives
a) Who will use the system? # Rollen und Persona
b) Who can provide input about the system? # Gesprächspartner mit Kontaktdaten
3. Project Objectives
a) Known business rules # Bestehende Abläufe mit denen das System interagiert
b) System information and/or diagrams # Anwendungsfälle, Systemarchitektur
c) Assumptions and dependencies # Unsicherheiten und Abhängigkeiten (z.B. Einsatz bestimmter Hard und Software)
d) Design and implementation constraints # Bestimmte Technologien, Must-Haves, etc.
4. Risks # Mögliche Risiken
5. Known future enhancements # Sammlung von Ideen außerhalb des System Scopes
6. References # Quellensammlung
7. Open, unresolved or TBD issues # Alternative auf Kanban Board o.ä.
Werkzeuge zum Beschreiben der Softwarearchitektur im Entwurf
- häufig nicht formalisiert
- Whiteboard, Stift, Papier
- Inklusion verschiedener Stakeholder wichtiger als Formalismus
- häufig ausgehend vom Nutzerinterface
